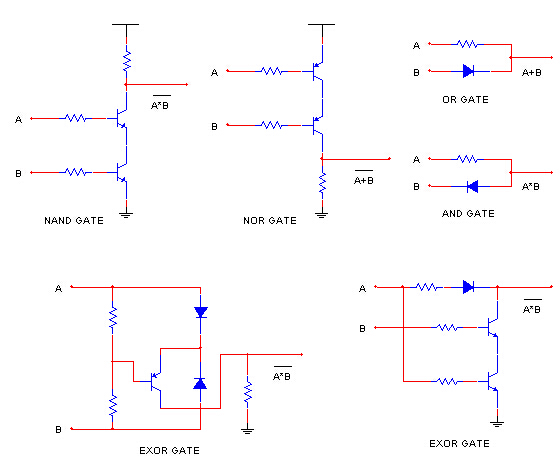

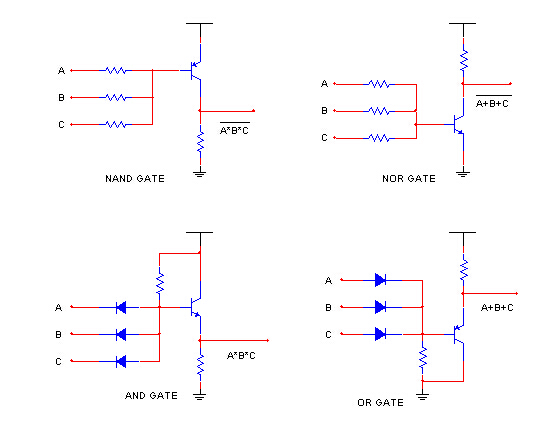

有時候我們搭電路時只需要實現一個簡單的邏輯，但用一個4門的集成電路來設計未免過于昂貴與占面積，而且IC里沒用到的門電路又必須拉高或拉低，相當煩瑣。鑒于簡化電路的需要我整理了一套用三極管、二極管、電阻組成的邏輯門電路，可實現2輸入或3輸入的AND，OR，NAND，NOR，EXOR操作。
三極管組成的邏輯門電路
實際使用時有一點需要注意的是三極管、二極管的壓降會降低輸出信噪比，所以不建議將此種電路和TTL電路混用。

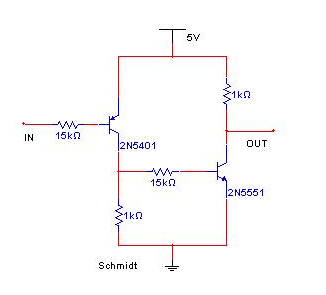

再上傳一個晶體管構成的施密特電路：
