功放，顧名思義，就是功率放大的縮寫。與電壓或者電流放大來說，功放要求獲得一定的、不失真的功率，一般在大信號狀態下工作，因此，功放電路一般包含電壓放大或者電流放大電路沒有的特殊問題；
具體表現在：①輸出功率盡可能大；②通常在大信號狀態下工作；③非線性失真突出；④提高效率是重要的關注點；⑤功率器件的安全問題。而對于音頻功放電路，也需要注意以上的問題。
根據放大電路的導電方式不同，音頻功放電路按照模擬和數字兩種類型進行分類，模擬音頻功放通常有A類，B類，AB類， G類，H類 TD功放，數字電路功放分為D類，T類。

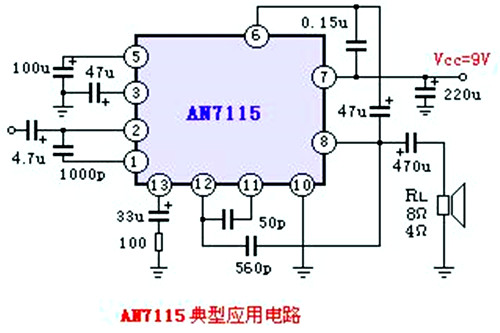

音頻功放電路圖一
AN7114在Vvv=9.0V，THD=10%，RL=8Ω條件下，輸出功率可達2.1W，噪聲輸出3mV。
極限參數：Vcc=13V，耗散功率（不帶散熱器）為1.2W，帶散熱器的條件下為2.25W。工作溫度-20—70℃，適合于小型便攜式收錄音機及音響設備作功率放大器。
音頻功放電路圖二

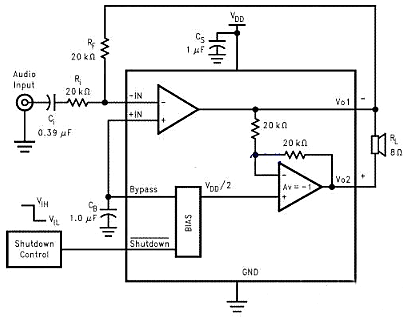

下圖是一款主要應用于手機的音頻功率放大器。5V電源時，它能夠提供1瓦的連續平均功率輸出（8Ω橋式連接負載），失真小于2%（THD+N）。
LM4889需要的外部元件極少，不需要輸出耦合電容器或啟動電容器，因此適合移動電話和其他低電壓應用。該LM4889具有低功耗的停機模式、內部誤關斷保護機制、噪音消除功能，可以配置外部的增益設定電阻。

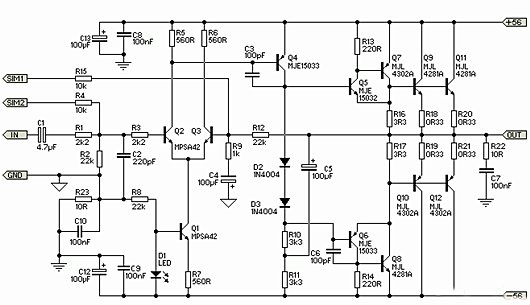

300W音頻功放電路原理圖
300W音頻功放電源線路圖
