共集電極放大電路的基本特點是放大電流，輸出電壓的幅度沒有放大，常用作緩沖放大電路，輸出信號的相位與輸入相同，被稱為射極輸出器或射極跟隨器，簡稱射隨器。
共集電極放大電路的輸入阻抗高，輸出阻抗低，可用作阻抗變換器，適用于多級放大電路的輸出級。

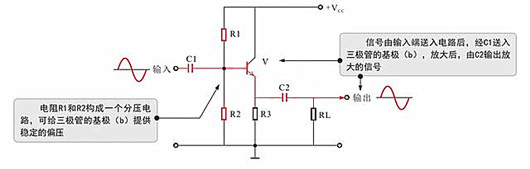

圖為最基本的共集電極放大電路。
最基本的共集電極放大電路
提示
通過電路中的電路圖形符號和標識可了解共集電極放大電路的組成，主要由三極管、偏置電阻、耦合電容和負載電阻等構成。
其中，電源通過兩個偏置電阻R1和R2給三極管的基極(b)提供偏置電壓；R3是三極管發射極(e)的負載電阻；C1、C2為耦合電容；RL為負載電阻。

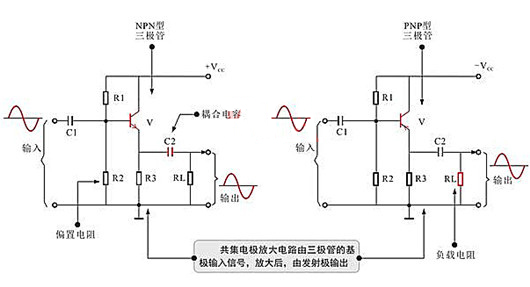

共集電極放大電路的識圖分析如圖所示。
共集電極放大電路的識圖分析
圖為高輸入阻抗緩沖放大電路。該電路采用由共漏極和共集電極組合的放大電路結構，主要是由場效應晶體管VF1、三極管V2等組成的。
高輸入阻抗緩沖放大電路
